Прокладки на основе терморасширенного графита представлены в каталоге ООО «Гермет Логистика» сериями GS 900, GS 920, GS 930 и GS 940. Это изделия разных конструкций: от прокладок из листового ТРГ до вариантов на металлическом волновом или зубчатом основании и изделий в металлической оболочке. Поэтому при выборе необходимо учитывать не только материал уплотняющего слоя, но и устройство конкретной серии.
Какие прокладки ТРГ представлены в категории
GS 900 изготавливаются из листового материала ТРГ: однослойного неармированного или графитового армированного материала. Для этой серии на сайте приведены отдельные исполнения с защитными кольцами и без них.

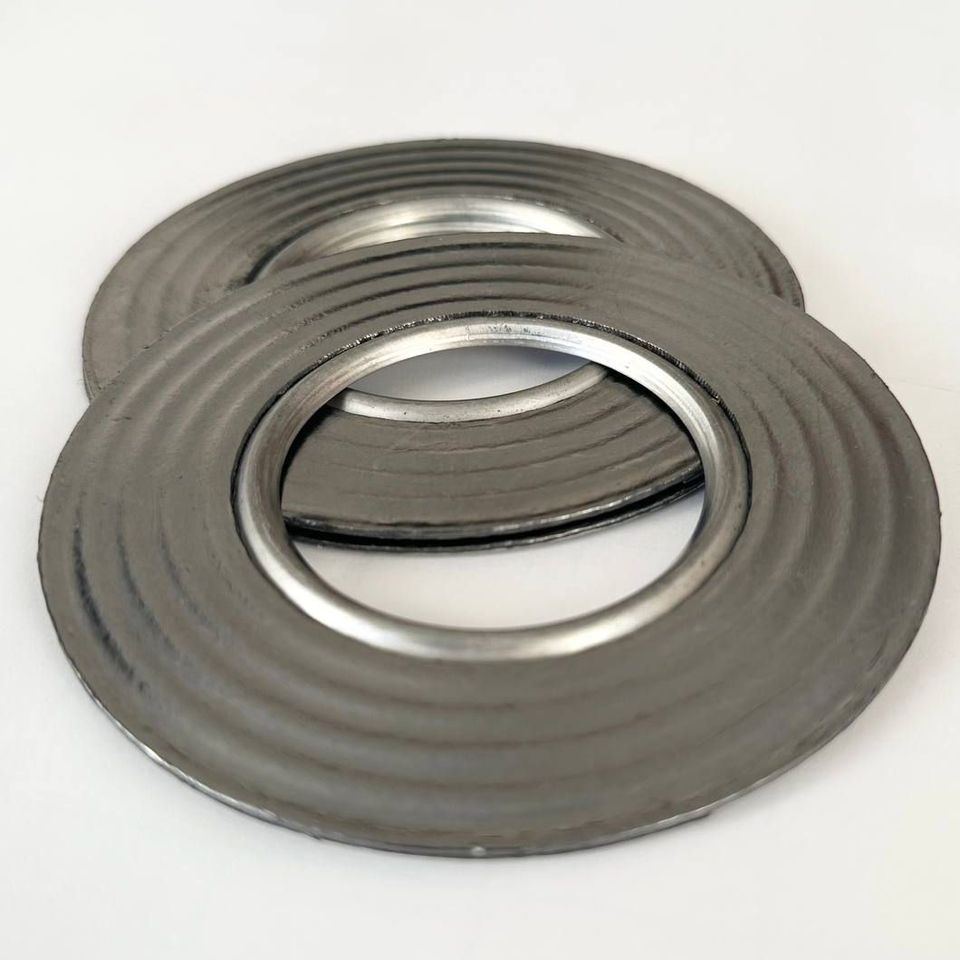

GS 920 имеют металлическое волновое основание и плакирующий слой фольги из терморасширенного графита. Для серии указано изготовление по ТУ 3799-009-32044111-2017 и применение для герметизации фланцевых соединений трубопроводов, теплообменников, арматуры, сосудов и аппаратов.
GS 930 выполнены на зубчатом металлическом основании с плакирующим слоем графитовой фольги. Конструкция может включать ограничители сжатия или выполняться без них. На странице серии отдельно указано, что допустимые параметры зависят от материала основания и уплотнительного слоя.

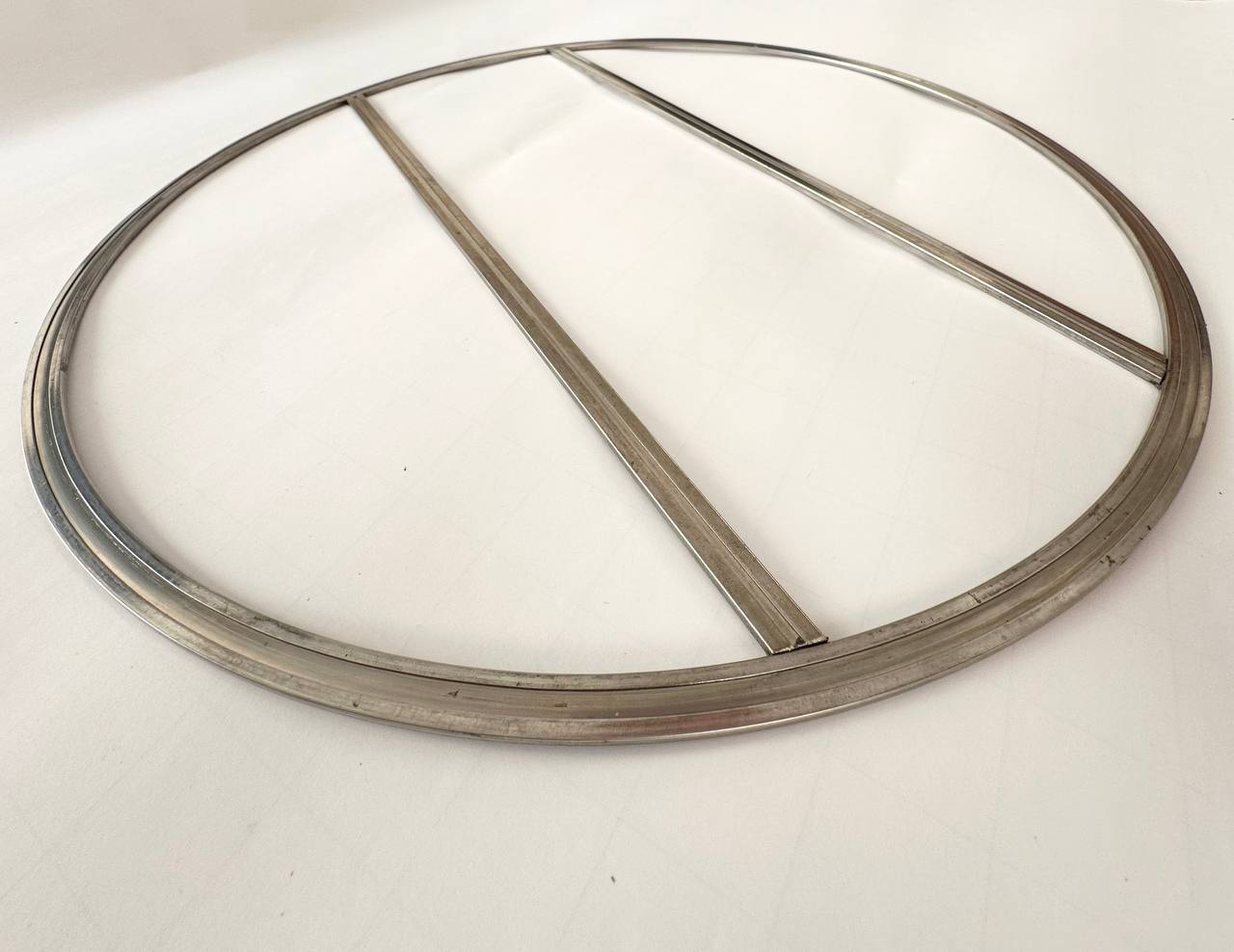

GS 940 представляют собой изделия с металлической внешней оболочкой и наполнителем из ТРГ. Они выпускаются в кольцевом исполнении и в вариантах для теплообменников с перегородками различных конфигураций.
Как выбрать уплотнение из ТРГ
Терморасширенный графит используется в этой категории в разных конструктивных сочетаниях, поэтому характеристики одной серии нельзя автоматически переносить на другую. Для выбора следует учитывать тип соединения, размеры, рабочую среду, температуру, давление и требования документации.
Если в техническом задании указано уплотнение ТРГ, полезно дополнительно определить, какая именно конструкция требуется. Для GS 900 важны исполнение листового материала и наличие защитных колец; для GS 920 — волновое металлическое основание; для GS 930 — зубчатая основа и возможные ограничители сжатия; для GS 940 — металлическая оболочка и конфигурация изделия.
Какие данные передать для подбора
Для подготовки запроса рекомендуется указать размеры и толщину прокладки, тип фланца или оборудования, рабочие температуру и давление, состав среды, стандарт или маркировку и необходимое количество. При наличии можно приложить чертёж, спецификацию или техническое задание.
Эти данные позволяют сопоставить условия эксплуатации с конкретной серией, не выбирая изделие только по общему обозначению материала. Если требуется купить прокладку ТРГ взамен ранее установленной, полезно также передать маркировку или документацию на применявшееся изделие.
Заказ прокладок из терморасширенного графита
Запрос на подбор или производство можно направить через форму на сайте ООО «Гермет Логистика», по телефону 8 (927) 354-91-33 или электронной почте zakaz@germet.su. В обращении желательно сразу указать исходные параметры соединения и требуемое количество изделий.
Для GS 900 отдельно подтверждено включение в Реестр российской промышленной продукции: без защитных колец — № 10749800, с защитными кольцами — № 10749802. Этот статус относится только к указанным исполнениям GS 900 и не распространяется на остальные прокладки категории.
